要為
ABB機器人添加外部軸（導軌），很多同學都覺得一臉懵逼，那么如果遇到要添加外部軸（導軌）的情況，我們應該怎們做？

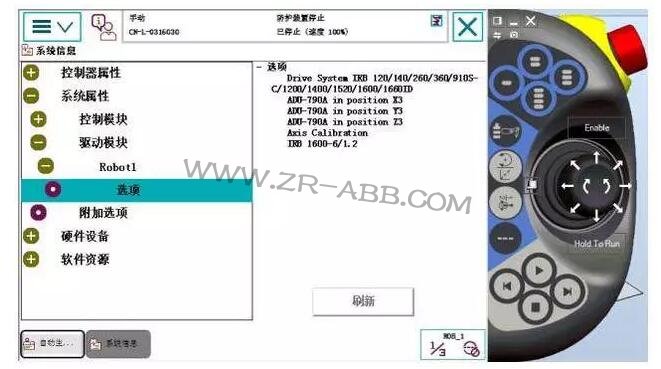

1、系統key要有外部軸選項，并且用該key做好系統，如下（下圖示例為可以添加3個外軸驅動）

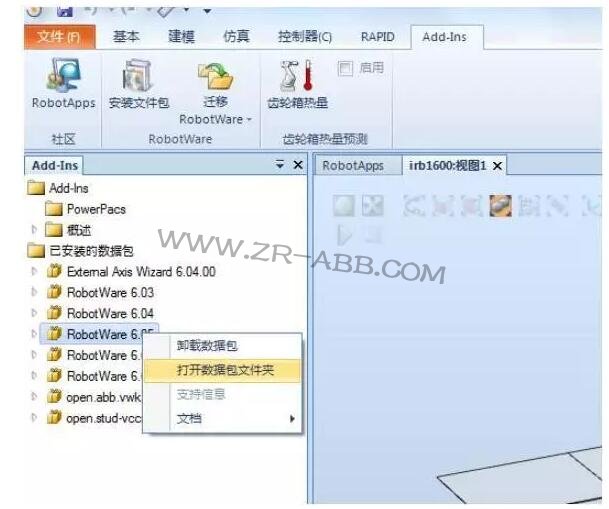

2、 打開robotstudio，找到如下界面
3、 找到如下路徑
…\ABB.RobotWare-6.05.0129\RobotPackages\RobotWare_RPK_6.05.0129\utility\AdditionalAxis\Track

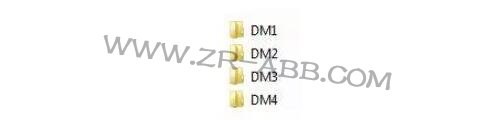

4、出現下圖，表示4個驅動柜，通常選擇第一個
5、把M7L1B1T_DM1.cfg文件拷貝，放到U盤

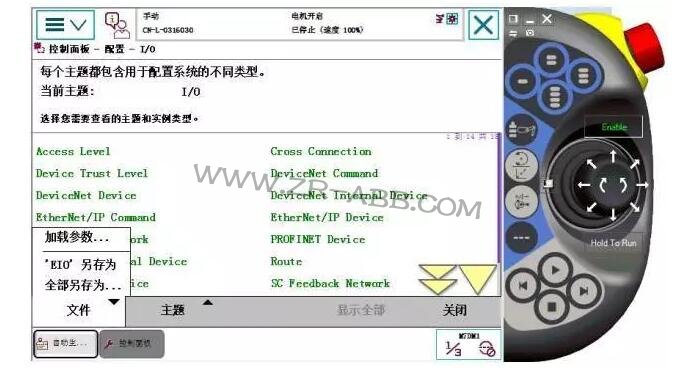

6、示教器控制面板-配置，選擇加載參數，然后重啟
7、重啟之后，就可以看到狀態欄都了一個外部軸圖標

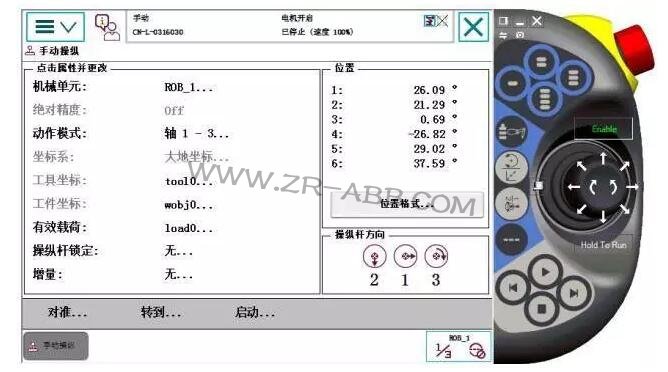

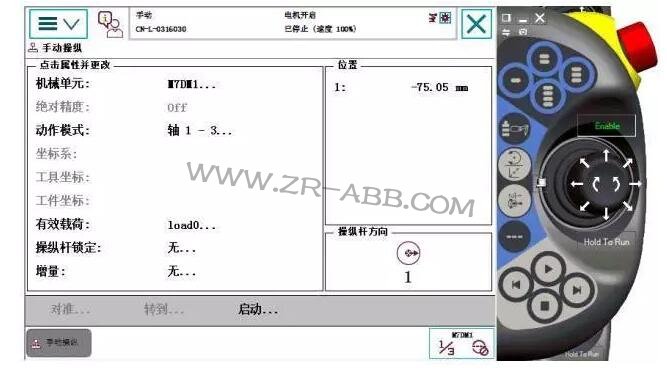

8、切換到外軸，后點擊啟動，即可以運動外軸

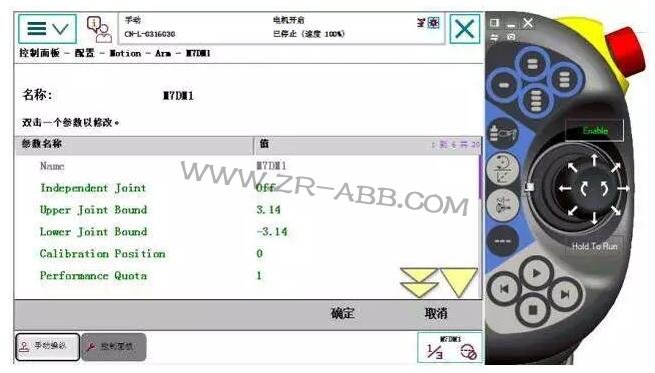

9、在控制面板-配置，主題選擇motion里，arm下可以修改外軸上下限，導軌的單位是米
10、Mechanical Unit里可以修改外軸名字
11、修改名字為track_1
12、在控制面板-配置，主題選擇motion里，找到motor，可以修改選擇的motor-type
13、在控制面板-配置，主題選擇motion里，找到transmission，可以修改減速比
