簡介：當SMB板短路時，ABB機器人通常會表現出一些明顯的故障現象。例如，機器人關節運動異常，可能出現卡頓、抖動或者完全無法運動的情況。同時，機器人控制系統可能會報出與SMB板相關的錯誤代碼。萬用表是檢測SMB板是否短路的常用工具�？梢酝ㄟ^測量板上關鍵電路……
在

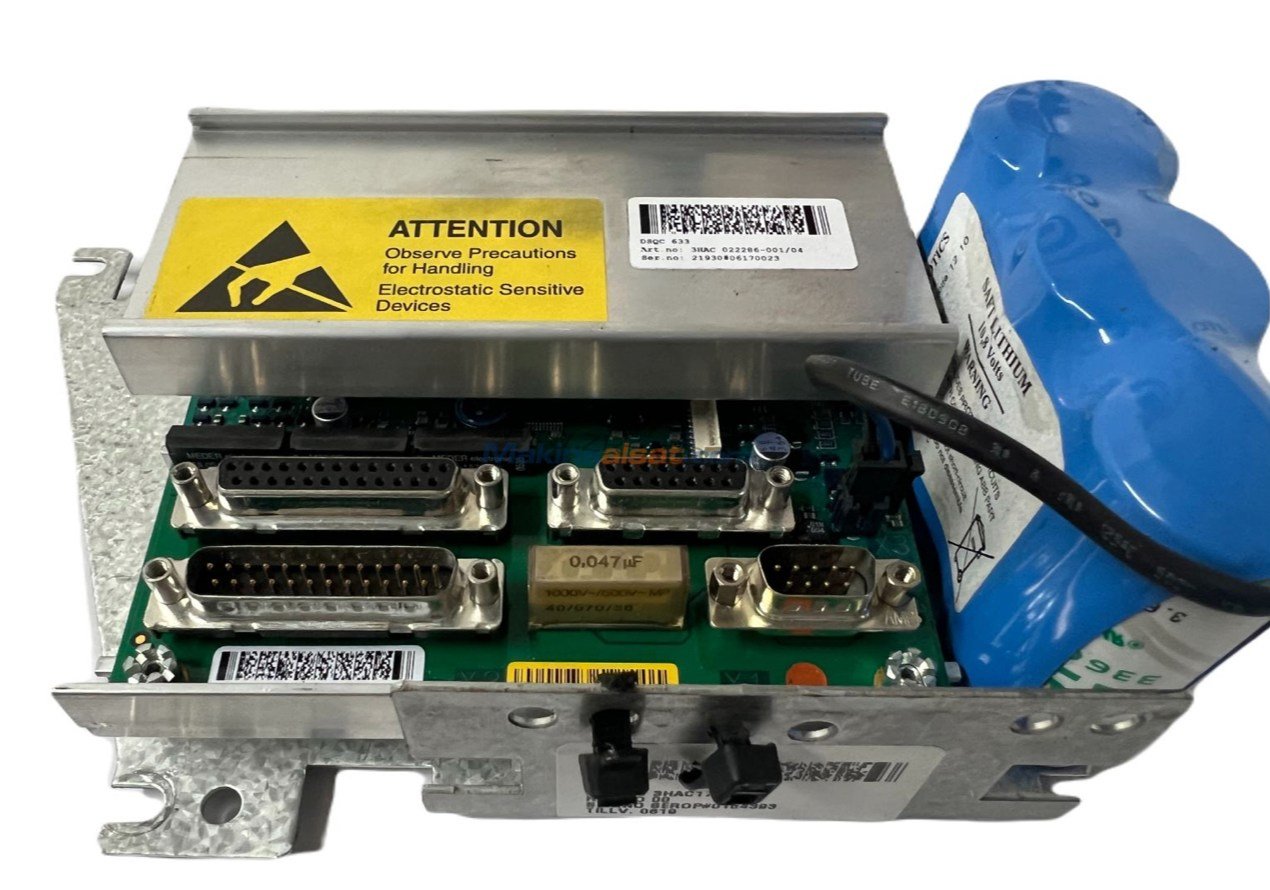

ABB機器人系統中，SMB板（串行測量板）是關鍵部件。它負責收集和傳輸機器人關節的位置、速度等重要數據。如果SMB板出現短路故障，會導致機器人無法準確獲取自身關節的狀態信息，從而影響機器人的正常運行。這屬于嚴重的機器人故障，需要及時進行
ABB機器人維修。
故障診斷
當SMB板短路時，ABB機器人通常會表現出一些明顯的故障現象。例如，機器人關節運動異常，可能出現卡頓、抖動或者完全無法運動的情況。同時，機器人控制系統可能會報出與SMB板相關的錯誤代碼。
萬用表是檢測SMB板是否短路的常用工具。可以通過測量板上關鍵電路節點之間的電阻值來判斷是否存在短路情況。如果電阻值異常低（接近0歐姆），則很可能存在短路。
在進行檢測時，需要先將機器人斷電，并斷開與SMB板相連的所有線路，以確保測量的準確性。這一步驟在整個ABB機器人維修過程中非常關鍵。
元件檢查與更換
如果確定是電氣元件損壞導致的短路，需要對板上的可疑元件進行逐一檢查。對于損壞的電容、電阻等元件，可以使用相同規格的元件進行更換。在更換元件時，要注意焊接技術，確保焊接牢固且無虛焊情況。這是
機器人SMB板維修的重要環節。
在整個過程中，要遵循嚴格的靜電防護措施，避免因靜電損壞其他電子元件。這也是進行
ABB機械手維修時需要注意的細節。
線路修復
如果是線路連接問題導致的短路，需要修復破損的電纜或者重新連接松動的接口。對于破損的電纜，可以使用絕緣膠帶進行包扎或者直接更換電纜。對于接口問題，要確保接口引腳清潔、無彎曲，并且連接牢固。
在修復線路后，要再次使用萬用表進行檢測，確保短路問題已經解決。這是保障ABB機器人維修質量的必要步驟。
系統測試
在完成元件更換和線路修復后，重新連接SMB板，并給ABB機器人上電。然后進行系統測試，包括機器人關節的運動測試、位置精度測試等。
如果機器人能夠正常運行，且控制系統不再報出與SMB板相關的錯誤代碼，那么此次機器人SMB維修就算成功。如果仍然存在問題，則需要重新檢查維修步驟，進一步排查故障。這也是整個ABB機器人維修過程中的關鍵一環。
ABB機器人串行測量SMB板短路是一種較為復雜的機器人故障，需要進行細致的故障診斷和專業的維修。通過準確的故障判斷、合理的維修步驟以及嚴格的測試流程，可以有效地解決SMB板短路問題，使ABB機器人恢復正常運行，保障工業生產的順利進行。
